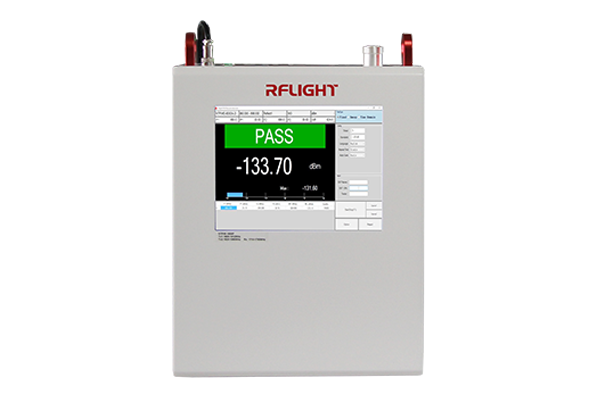

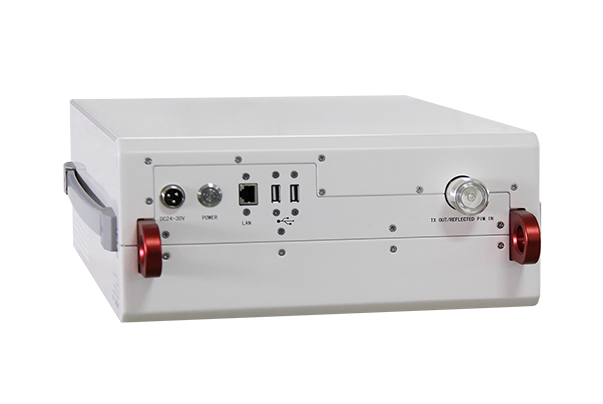

室外型无源互调测试仪

NTPIM-XXXXE系列室外型无源互调测试仪具有性能稳定、准确性高、价格便宜、重量轻、功耗低、操作简便、便于携带等诸多优点。它能从根本上解决移动运营商无法对室外基站天馈系统无源互调指标的测试，使之真正成为一部常用的检测工具。

产品描述技术指标

产品描述

产品特性

频率覆盖CDMA800、GSM900、DCS1800、TD-SCDMA2000、UMTS2100、LTE2600

系统三阶互调测试灵敏度高于-168dBc，满足室外基站天馈系统无源互调指标的测试

测试端口输出功率：2路功率为 +33dBm ≤ +46dBm的载波信号

具有多种保护及检测功能

可进行3、5、7 阶互调信号分析

测试精度高，重复性好

散热效率高，稳定可靠

测试速度快，操作简单

产品参数

NTPIM-XXXXE系列室外型无源互调测试仪规格参数

主要技术参数

测试信号：

频率：AMPS、GSM、DCS、PCS、TD-SCDMA、UMTS。

频率精确度：+2ppm，typical±5ppm，maximum。

测试端口功率：2路功率为+33dBm ≤ +46dBm的载波信号。

输出功率精度：±0.25dB typical ±0.3dB maximum

显示：在接收机屏幕上显示当前值。

存储：将测试结果存储到设备中。

接收机技术指标：

平均底噪：-135dBm，maximum

动态范围：75dB，typical。

上限工作输入功率：-63dBm RMS（发射和接受频率混合）。

要求安全输入功率：20dBm（在任何频率上的混合功率）。

反射功率保护: 47dBm（50Watt)

过驻波保护：VSWR≥3。

过温度保护：≥60℃。

尺寸：380mm（W）×350mm（D）×135mm（H）

重量：约15kg

自身互调（2×43dBm）：< -168dBc（标准产品）

预热时间：3分钟。

电源规格：100~240V AC，50/60Hz；可切换到电池模式，电池使用时间（测试）1小时以上

工作温度：上限工作温度范围 -10~+45℃；推荐工作温度范围+15~+30℃。

系统软件：

工作模式：工程模式

测量模式：点频测试

远程控制（可选）：USB、LAN（TCP/IP）
