盲插互调测试系统

盲插互调测试系统全球领先的PIM测试系统制造商，全球已经部署了800多套9频段机柜式PIM测试系统，3000多套台式PIM测试系统，10000多个频段，占据了中国70％以上的市场份额或全球60％.

产品描述技术指标

产品描述

全球领先的PIM测试系统制造商，全球已经部署了800多套9频段机柜式PIM测试系统， 3000多套台式PIM测试系统，10000多个频段，占据了中国70％以上的市场份额或全球60％，纳特通信提供柜式、台式以及组合式互调仪，适应客户多样性选择，满足研发、生产各种场景测试需求。

技术指标

产品特性：

测试频段能够覆盖700MHz~2700MHz。

支持700BAND、CDMA800、EGSM900、DCS1800、PCS1900、TD-SCDMA2000、WCDMA2100、LTE2600、TDF、TDD、TDE间产生的多种系统内和系统间互调测试，系统互调值达到-168dBc@2*43dBm以下。

无源模块根据不同频段和通道，模块化设计，支持盲插功能，可以随意组合，自动切换，配置灵活。

开关矩阵要求能够随意组合，自动切换，测试端口数量满足系统连接要求。

可视化提示连接路径图，软件自动完成。

测试测量数据支持数据库上传。

所有设备具备网络通信功能。

新型号

目前新型号：

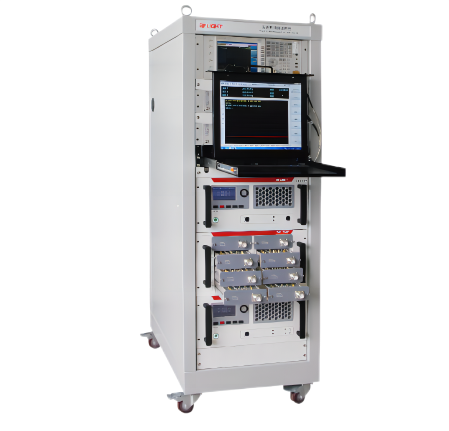

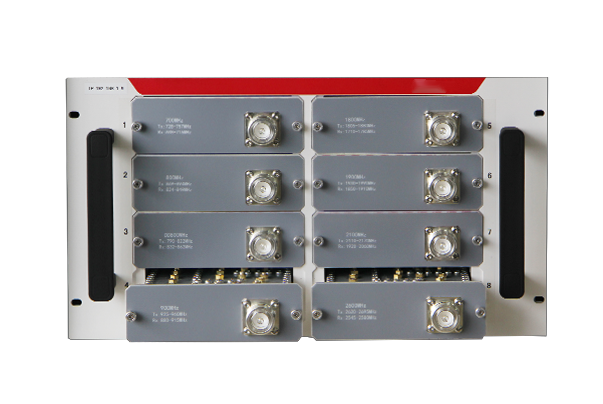

盲插式柜式互调测试系统（只支持反射模式，每个宽带无源部分模块支持8个盲插标准双工器，8个双工器的型号可以任意配置）
序号	名称	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
序号	名称	型号	测试频段	测试功率（设备测试端口）	测试功率（设备测试端口）	测试功率（设备测试端口）
1	宽带有源部分设备	NTWPA-0727***	728MHz~2700MHz	2×44dBm NTWPA-0727200	2×47dBm NTWPA-0727300	2×49dBm NTWPA-0727500
2	宽带无源部分模块	NTPIM-0727AM	698MHz~2700MHz
3	盲插标准双工器模块	700MHz	TX频段：728MHz~746MHz RX频段：698MHz~716MHz	2×44dBm	2×47dBm	2×49dBm
4		800MHz	TX频段：869MHz~894MHz RX频段：824MHz~849 MHz	2×44dBm	2×47dBm	2×49dBm
5		900MHz	TX频段：925MHz~960MHz RX频段：880MHz~915MHz	2×44dBm	2×47dBm	2×49dBm
6		1800MHz	TX频段：1805MHz~1880MHz RX频段：1710MHz~1785MHz	2×44dBm	2×47dBm	2×49dBm
7		1900MHz	TX频段：1930MHz~1990MHz RX频段：1850MHz~1910MHz	2×44dBm	2×47dBm	2×49dBm
8		2100MHz	TX频段：2110MHz~2170MHz RX频段：1920MHz~2060MHz	2×44dBm	2×47dBm	2×49dBm
9		2600MHz	TX频段：2620MHz~2695MHz RX频段：2545MHz~2580MHz	2×44dBm	2×47dBm	2×49dBm
10		H700MHz	TX频段：758MHz~803MHz RX频段：703MHz~748MHz	2×44dBm	2×47dBm	2×49dBm
11		L700MHz	TX频段：728MHz~757MHz RX频段：776MHz~787MHz	2×44dBm	2×47dBm	2×49dBm
12		D800MHz	TX频段：790MHz~822MHz RX频段：832MHz!862MHz	2×44dBm	2×47dBm	2×49dBm
13		1400MHz	TX频段：1475.9MHz!1518MHz RX频段：1406MHz~1462.9MHz	2×44dBm	2×47dBm	2×49dBm
14		2300MHz	TX频段：2350MHz~2400MHz RX频段：2300MHz~2340MHz	2×44dBm	2×47dBm	2×49dBm
15	低互调负载	NTDTS-***	700MHz~2700 MHz	2×44dBm NTDTS-100	2×47dBm NTDTS-100	2×49dBm NTDTS-200
16	标准套件	/	标准配置如下： 1）系统连接电缆1套（用于系统自身连接） 2）低互调测试电缆根（具体数量等同于系统端口数量)，具体型号根据客户要求，可选DM-DM或者DM-NM 3)低互调转接头（DIN-M/ DIN-F ）只（具体数量等同于系统端口数量) 4)DIN型/N型扳手一把
17	系统集成及服务	/	标准配置如下： 1）测试软件1套 2）1U机架式电脑和1U机架式一体化显示器1套（如需要配置其它形式电脑，需要明确提出） 3）系统集成配件1套（包括交换机、网线、同步线、工业插座等等）
18	开关矩阵	NTDPDT-4X8E	选配项如只配置一套（8个标准双工器），不需要配置该开关矩阵，该开关矩阵为配置二套（支持16个标准双工器）时选配
19	开关矩阵	NTDPDT-4X12E	选配项如只配置一套（8个标准双工器），不需要配置该开关矩阵，该开关矩阵为配置三套（支持24个标准双工器）时选配
20	机柜	标准1.6米机柜	具体数量根据实际需要确定(可替换为2米机柜）
