异频多阶互调测试系统

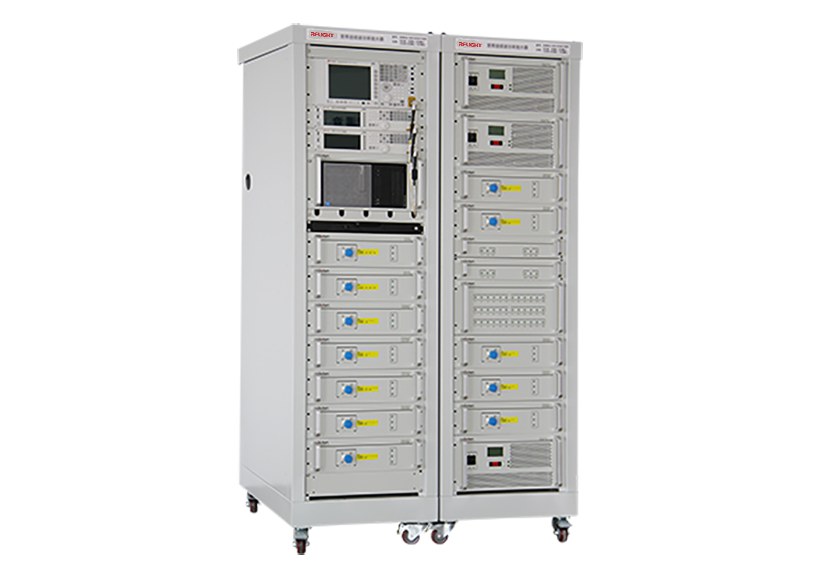

异频多阶互调测试系统
产品描述

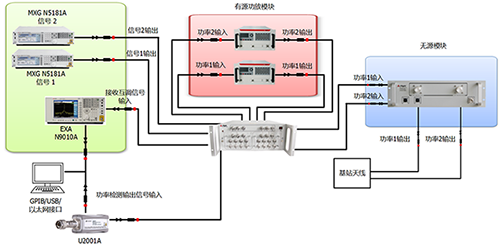

网络环境日益复杂，网优系统中各种不同制式系统的信号需要共存，导致出现系统 间互调干扰。异频多阶互调测试系统是用来实现无源器件的系统间互调测试，以有 效评估无源器件的系统间互调性能，从而保证和改善室内分布无线系统的网络质量。PIM测试方案：
产品参数
NTPIM-0727S异频多阶互调测试系统规格参数1、宽带有源功放部分设备型号与适用通信系统：
| 型号 | 电信标准 | 发射频段 | 线性输出功率 |
|---|---|---|---|
| NTPIM-0710 | CDMA/AMPS/GSM/EGSM | 728~960MHz | 20-46dBm可调 |
| NTPIM-1822 | DSC 1800/PCS 1900/UMTS-FDD/TD-SCDMA A or F | 1805~2170MHz | 20-46dBm可调 |
| NTPIM-2327 | TD-D/LTE2600 | 2300~2700MHz | 20-46dBm可调 |
2、无源部分设备型号与适用通信系统：
| 型号 | 发射频段 | 接收频段 |
|---|---|---|
| NTPIM-900A | 925~960MHz | 880~915MHz |
| NTPIM-1800A | 1805~1880MHz | 1710~1785MHz |
| NTPIM-900/900-TDF | 925~960MHz | 1885~1915MHz |
| NTPIM-900/1800-900 | 925~1880MHz | 880~915MHz |
| NTPIM-1800/TDF-1800 | 1805~1915MHz | 1710~1735MHz |
| NTPIM-1800/TDA-TDE | 1805~2025MHz | 2320~2370MHz |
| NTPIM-TDF/TDA-1800 | 1805~2025MHz | 1710~1735MHz |
| NTPIM-TDA/TDE-1800 | 2010~2400MHz | 1710~1735MHz |
| NTPIM-TDA/TDD-900 | 2010~2635MHz | 880~915MHz |
| NTPIM-TDE/TDD-1800 | 2300~2635MHz | 1710~1735MHz |
| NTPIM-TDE/TDD-TDF | 2300~2635MHz | 1885~1915MHz |
| NTPIM-TDE/TDD-TDA | 2300~2635MHz | 2010~2025MHz |
3、开关矩阵设备型号与适用通信系统：
| 型号 | 发射频段 |
|---|---|
| NTSPDT-1×3 | DC~4000MHz |
| NTSPDT-3×1 | DC~4000MHz |
| NTSPDT-3×36 | DC~4000MHz |
技术指标
产品特性：
测试频段能够覆盖700MHz~2700MHz。
支持700BAND、CDMA800、EGSM900、DCS1800、PCS1900、 TD-SCDMA2000、WCDMA2100、LTE2600、TDF、TDD、TDE 间产生的多种系统内和系统间互调测试，系统互调值达到 -168dBc@2*43dBm以下。
开关矩阵要求能够随意组合，自动切换，测试端口数量满足系统连接要求。
可视化提示连接路径图，软件自动完成。
测试测量数据支持数据库上传。
所有设备具备网络通信功能。
