移相调幅矩阵

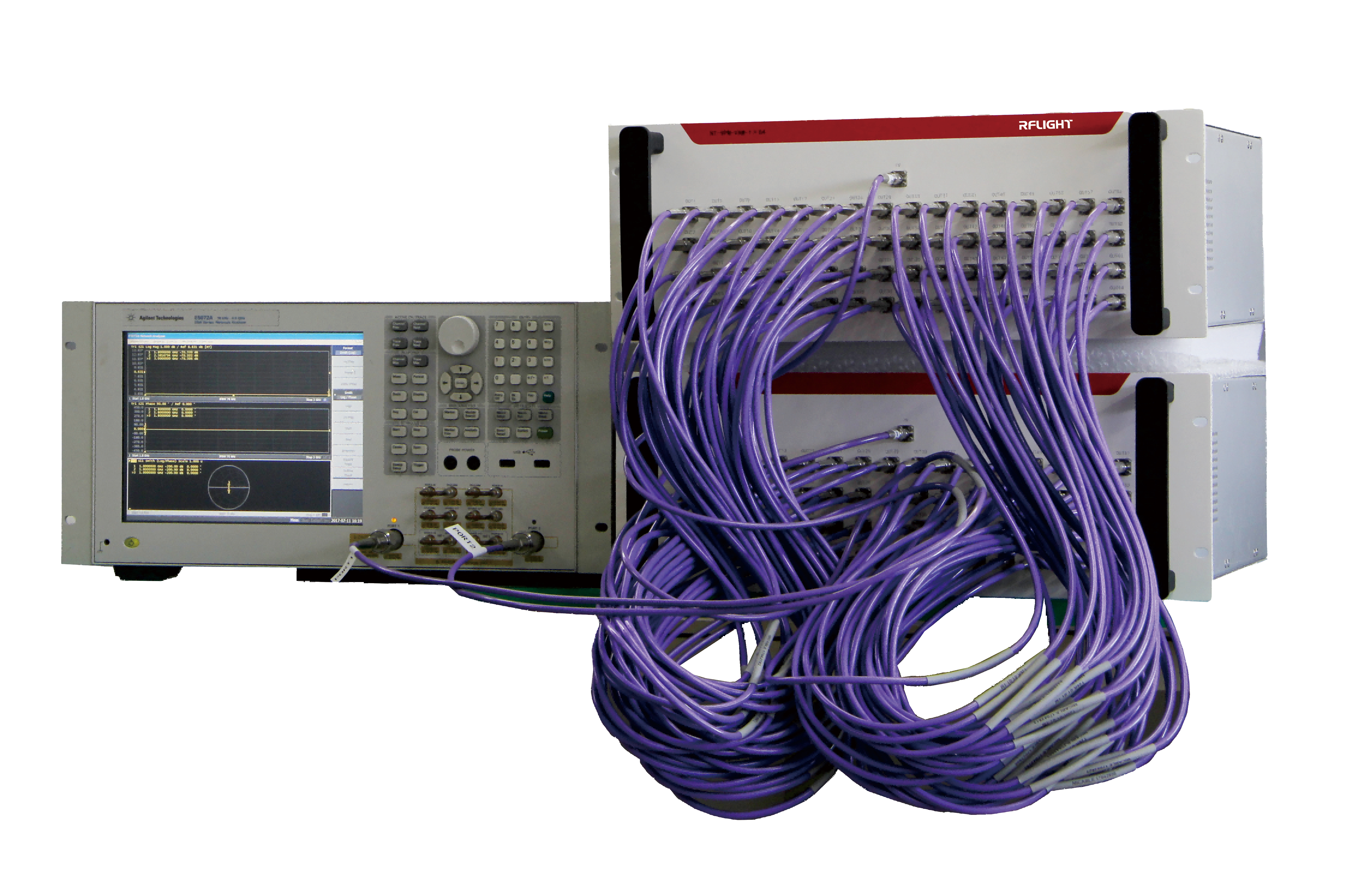

NT-VPM-VAM m×n是双向互易射频移相调幅矩阵网络，m 端口输入，n端口输出， 可以控制64通道各个通道的相位和幅度，适合实验室研究波束成形算法产品整机性能。 此设备易实现4G/5G无线信道中的MIMO、小区波束分流和多径衰落仿真实验。产品特性
支持无线通信终端和基站设备的端到端无线性能测试。
可以仿真无线信道中的多径衰落、多进多出特性以及波束成形信号的场极化特性。
可以仿真波束成型后的波束指向性，支持MIMO OTA 信道仿真功能。
可以仿真移动设备在无线信道中的移动，而实现波束跟踪的模拟。
可兼容客户的自动化平台设计，提供接口控制脚本。
具有可扩展性，客户定制化设计，可以支持频段：1.8~2.7GHz、 2.3~3.8GHz、 3~6GHz、24~30GHz，矩阵规模支持上限到128 ×128。
产品参数
现有产品规格频段范围 ：1.8~2.7GHz，2.3~3.8GHz，3~6GHz
输入回波：15dB
插入损耗：40~56dB
通道隔离：> 50dB
移相范围及步进：360°, 1°步进
校准后相位误差：<±3°
衰减范围及步进：0~120dB, 0.25~1dB 步进
校准后幅度误差：<±0.5dB
输入平均功率: 30dBm
新型号
| 序号 | 名称 | 型号 | 关键技术指标 |
| 1 | 移相调幅矩阵 | NT-VPAM-1X32-2.6 | 频率：1.7~2.7GHz |
| 2 | NT-VPAM-1X32-3.5 | 频率：3.3~3.8GHz | |
| 3 | NT-VPAM-1X32-6 | 频率：3~6GHz | |
| 4 | NT-VPAM-1X64-2.6 | 频率：1.7~2.7GHz | |
| 5 | NT-VPAM-1X64-3.5 | 频率：3.3~3.8GHz | |
| 6 | NT-VPAM-1X64-6 | 频率：3~6GHz | |
| 7 | NT-VPAM-64X16-2.6 | 频率：1.7~2.7GHz | |
| 8 | NT-VPAM-64X16-3.5 | 频率：3.3~3.8GHz | |
| 9 | NT-VPAM-64X16-6 | 频率：3~6GHz | |
| 10 | 移相调幅矩阵 校准矩阵 | NT-1X32SL（1X32移相调幅校准盒子） | 频率：DC~6GHz |
| 11 | NT-1X64SL（1X64移相调幅校准盒子） | ||
| 12 | NT-2X80SL（64X16移相调幅校准盒子） |
